青鸟JTW-ZD-JBF5110点型感温火灾探测器接线安装技术

作者: 发布时间:2025-02-13 14:29:26点击:200

信息摘要:

青鸟JTW-ZD-JBF5110点型感温火灾探测器接线安装技术

1 概述


1.1 产品特点

⚫ 内置消防行业专用朱鹮微处理器,探测器对自身采集到的数据进行存储和分析,并具

有自诊断功能;

⚫ 定温与差温报警功能;

⚫ 采用玻璃封装温敏电阻,对温度响应速度快;

⚫ 有实时输出温度值功能,可以通过控制器查看现场的温度变化曲线;

⚫ 稳定性高,抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀;

⚫ 抗潮湿能力、抗环境温度影响能力强,可适应不同气候环境的要求;

⚫ 采用 SMT 表面贴装工艺,采用导光柱;

⚫ 外观设计美观大方。


1.2 适用范围

⚫ 相对湿度大,可能发生无烟火灾,经常有大量粉尘的环境;

⚫ 正常情况下有烟雾和蒸汽滞留的环境;

⚫ 厨房、锅炉房茶炉房、发电机房、烘干车间等;

⚫ 室内车库、吸烟室等;

⚫ 其它不宜安装感烟探测器的厅堂和公共场所。


1.3 型号组成



2 工作原理

感温探测器由热敏电阻及相应的放大处理等电路组成。热敏电阻是一种具有温度敏感

性的半导体电阻,阻值随温度的变化而变化,当温度达到设定报警阈值时电路会发送报警

信号。

3 性能参数



4 安装调试

4.1 安装说明/步骤

⚫ 外形及安装尺寸如图 1 所示:


⚫ 将探测器底座用 2 只 M4 的螺钉紧固在预埋盒上;

⚫ 采用截面积 1.0mm²以上的双绞导线,将回路两总线 L1、L2 分别接在端子 L1 和端子L2 上,接线不分极性;

⚫ 用编码器对探测器写入地址(1-200);

⚫ 将探测器嵌入底座,然后按顺时针方向拧紧即可;

⚫ 安装时宜带手套操作,以保持探测器外壳清洁。

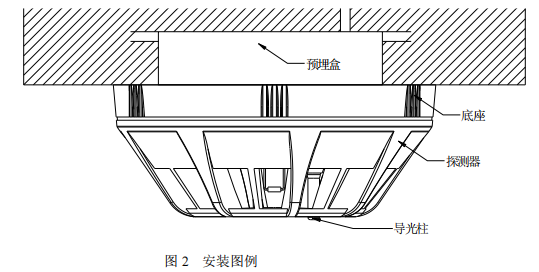

⚫ 安装图例:


⚫ 接线图例:


4.2 调试方法

⚫ 验收依据:《火灾自动报警系统施工及验收规范》

5 故障分析与排除


6 保养、维护

⚫ 日常维护、保养、校准:

建议检测验收前加防尘罩保护,但系统正式运行前一定要去掉防尘罩。

7 注意事项、免责声明

⚫ 在使用中,必须严格按照本说明书的描述进行安装与调试。

⚫ 本公司保留对本说明书的最终解释权。
