青鸟JTG-Z-JBF4385-Ex点型紫外火焰探测器接线安装技术
1 概述
JTG-Z-JBF4385-Ex 点型紫外火焰探测器（以下简称火焰探测器），使用了专门设计的日光盲型紫外传感器件，再通过内置的高速微处理器和先进的信号处理算法，能有效的区分出真实的火焰辐射与干扰源，ᨀ高报警速度的同时，极大程度的降低了环境因素对探测器的影响；探测器可多级灵敏度设置，满足不同场合的需求；优良的隔爆设计，满足各种恶劣环境使用。
1.1 产品特点
l 产品采用工业标准要求设计，性能稳定可靠。
l 核心电路采用 SMT 表面贴装工艺，可靠性高，一致性好。
l 三色指示灯可显示正常工作状态、报警及故障状态。
l 多级灵敏度可调。
l 采用智能算法，既可以实现快速报警，又可以降低误报率。
l 完善的故障模式，能够精准定位故障信息。
l 自动控制的除霜功能更好地抵抗窗口冷凝。（需订购时选配）
l 丰富的输出接口，满足各种应用场景。
l 外壳采用高强压铸铝，产品隔爆性好，防护等级达到 IP67，抗粉尘污染、抗潮湿及抗腐蚀能力强等特点。
l 有关技术资料、图样和样机均经石油和化学工业电气产品防爆质量监督检验中心（PCEC）审查检验合格。
l 该火焰探测器具有优良的抗干扰能力，不受风雨、高温、高湿及自然人工光源等影响，可良好的
工作于室内或室外等各种严酷的工业现场环境下。
1.2 适用范围
l 火焰探测器主要适用场所有：油库、酒库、交通隧道、飞机库、化工设备场所、液化气站等各种
易燃、易爆工业领域中，及火灾萌发初期无阴燃阶段或较少阴燃阶段，直接产生明火为主的场所。
l 火焰探测器适用于含有 II 类 A、B、C 级 T1～T6 组可燃气体或粉尘与空气形成的爆炸性混合物的1 区、2 区及 21 区、22 区危险场所。
特别注意：该型产品不适用于电弧焊和产品响应的紫外波段辐射频发的场合中使用。

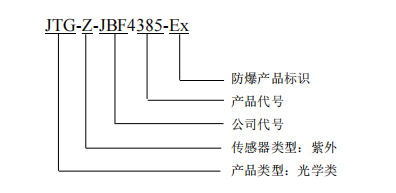

1.3 型号组成
2 工作原理
点型紫外火焰探测器是一种感光式火灾探测器,响应火焰辐射光谱中 185nm-260nm 紫外光（日光盲）。产品依靠紫外传感器接收可燃物所发出的紫外光（一般发射紫外光的可燃物有碳氢化合物、氢气、硅烷、氢化物及金属类火等）来探测火焰燃烧。
3 性能参数

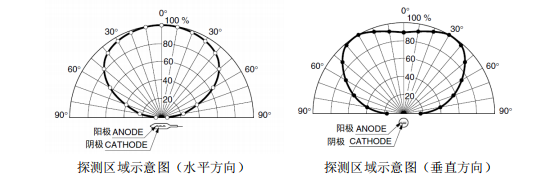

3.1 保护区域
l 探测范围
视场范围 ≤120°；灵敏度等级：
4 安装调试
4.1 安装说明/步骤
警告：火焰探测器安装前，务必切断火焰探测器供电线路的电源。
注意：
1、现场安装时，按 GB/T 3836.15-2017 标准要求、配用与环境相适应的已取得防爆合格证的电缆引入装置及防爆堵头，采用耐高温电缆。
2、火焰探测器的设置应参考《火灾自动报警设计规范》（GB 50116）及其他相关规范标准执行。
3、所有连线均采用 1.0 mm2 以上的电线，连接线末端剥去大约 6mm 的绝缘护套，连接到
JTG-Z-JBF4385-Ex 火焰探测器的接线端子上。
4、检查外部连接线是否开路、短路故障。
