1 概述

JTG-U-JBF4386A点型紫外火焰探测器（以下简称火焰探测器），使用了专门设计的日光盲型紫外传感器件和红外传感器，再通过内置的高速微处理器和先进的信号处理算法，能有效的区分出真实的火焰辐射与干扰源，提高报警速度的同时，极大程度的降低了环境因素对火焰探测器的影响。

1.1 产品特点

 具有紫外传感器和红外传感器同时采集火焰的紫外和红外特征信号。

 高速、低功耗内置微处理器，性能稳定。

 核心电路采用 SMT 表面贴装工艺，可靠性高，一致性好。

 指示灯可显示正常工作状态、报警及故障状态。

 采用智能算法，既可以实现快速报警，又可以降低误报率。

 丰富的输出接口，满足各种应用场景。

 外壳防护等级达到 IP66。

1.2 适用范围

火焰探测器主要适用场所有：油库、酒库、交通隧道、飞机库、化工设备场所、液化气站等火灾

萌发时无阴燃阶段或较少阴燃阶段以直接产生明火为主的场所。

1.3 型号组成

2 工作原理

该点型紫外火焰探测器是一种复合式双波段感光式火灾探测器，通过紫外传感器和红外传感器接

收可燃物火焰的紫外和红外特性，使用 的火焰燃烧报警逻辑判断算法，能够更准确、更快速地报出火警信息。

3 性能参数

3.1 保护区域

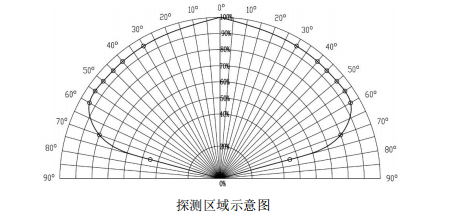

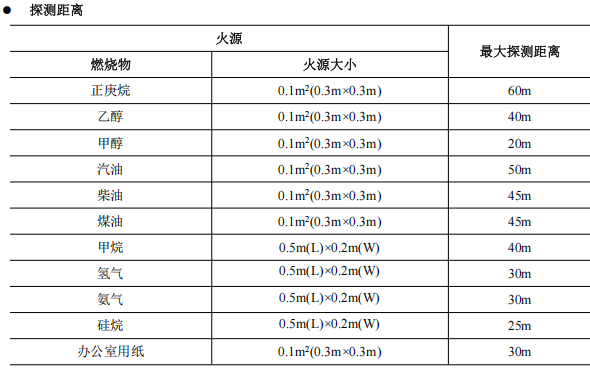

 探测范围

视场范围：≤120°；灵敏度等级：Ⅰ级。

4 安装调试

4.1 安装说明/步骤

警告：火焰探测器安装前，务必切断火焰探测器供电线路的电源。

注意：火焰探测器的设置应参考《火灾自动报警设计规范》（GB 50116）及其他相关规范标准执行。

4.1.1安装说明/步骤 1（与青鸟火灾报警控制器连接并为火焰探测器供电）

 布线施工后，将火焰探测器底座用螺钉穿透硅胶层固定在侧壁预埋盒上（使用 M4 螺钉），也可通过支架（选配）采用壁挂安装和吸顶安装，如图 3 所示。

 回路总线建议使用双绞线，导线截面积不小于 1.0mm2。

 安装之前用专用编码器对其写入相应地址码，此地址码应与工程软件中的地址码相一致。

 将消防二总线接在底座 1、2 端子上，接线无极性，如图 4。

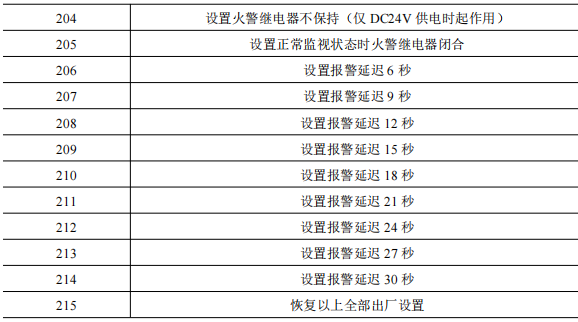

 门灯端子（3、4 端子，3 为 LAMP-，4 为 LAMP+）和辅助继电器端子（5、6 为故障继电器端子；7、8 为火警继电器端子）根据客户实际需求连接。

 火焰探测器在布线检查之后、调试之前安装，以防止因不恰当安装作业造成损失。

4.1.2安装说明/步骤 2（与 DC24V 电源连接）

 布线施工后，将火焰探测器底座用螺钉穿透硅胶层固定在侧壁预埋盒上（使用 M4 螺钉），也可通过支架（选配）采用壁挂安装和吸顶安装，如图 3 所示。

 将 DC24V 电源接在底座 1、2 端子上，接线无极性，如图 5。

 门灯端子（3、4 端子，3 为 LAMP-，4 为 LAMP+）和辅助继电器端子（5、6 为故障继电器端子；7、8 为火警继电器端子）根据客户实际需求连接。

 火焰探测器在布线检查之后、调试之前安装，以防止因不恰当安装作业造成损失。
