一.概述

J-D-2KVA-01 和 J-D-5KVA-01 应急照明 集中电源具有 1 路 AC220V/DC216V 电源输出 ，可以配接J-FP-0.25KVA-01、J-FP-0.25KVA-02、J-FP-0.5KVA-01 和 J-FP-0.5KVA-02 应急照明分配电装置，为系统内灯具提供功率总线。

二.EPS 安全须知

1. 在安装使用本产品时，请详细阅读本说明书。

2. 本说明说须要妥善保管，便于使用者对此设备的理解和维护。

3. 设备装有大容量电池，在关闭市电的情况下，设备中还是存在危险的高压。

4. 安全操作的注意事项，可分类为“高压危险”和“警告”。

5. 本说明书应在使用时供参考，在报警或重要工作状态时做指导。

图形符号定义

另注：

上述所示图形符号中，即使注意中所注事项，根据不同的情况也可能造成严重后果，请务必严格遵守。

充电器设备以及外接配电设备都连接到对人有危险的电压，在使用过程中，箱体以及外露部分都可能出现等于或大于电源电压，要特别小心被电击。

当检查或使用该设备时，要站在绝缘垫上并用一支手操作，工作时要有别人在场以防意外，在检查和维修过程之前需切断电源，设备要可靠接地。

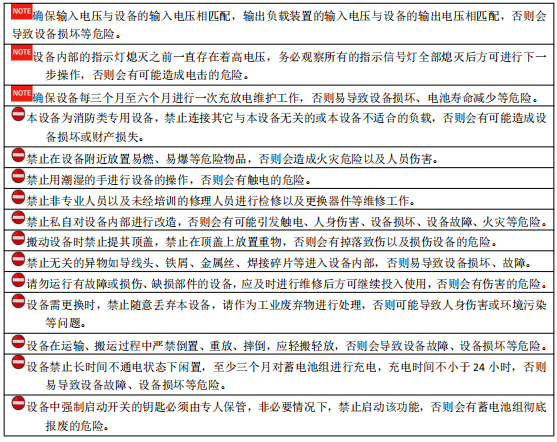

三.安全操作注意事项

四.产品介绍

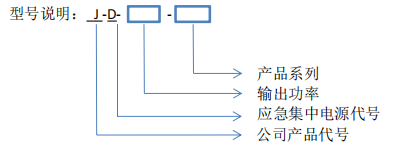

4.1 型号说明

4.2 输出负载类型

本设备为消防应急灯具集中供电的专用应急电源，EPS 设备有主电时输出交流，应急时输出直流。本公司生产的 EPS 属于专用设备，因此输出负载类型只能为本公司生产的消防应急标志灯和消防应急照明灯，即交流或直流供电不影响负载设备。 五.EPS 工作原理

5.1 EPS 基本工作原理

本设备属于后备式工作原理，持续型输出。当市电处于正常状态下，设备通过接触器控制旁路输出直接供给负载，当市电发生异常时（市电电压在 132V～187V 之间）由设备自动或接受指令快速转入应急状

态，将蓄电池组的直流电压直接输出。

注意：EPS 正常工作时要把“电源输入”空开、“电池输入”空开、“EPS 输出”空开全部闭合，避免EPS 不能正常工作。

5.2 系统控制原理

EPS 采用高速数字处理技术，能够实时控制系统状态。本设备具有安全可靠，数字化、智能化，高速高效率的特点。能够为用户提供稳定输出。

控制原理示意图如下：

六.主要技术指标

6.1 产品参数

七.机器安装

7.1 安装前检查

开箱后取出应急照明集中电源，请检查以下几项，如果有损坏或异常情况，请立即致电经销商。

(1) 检查设备的铭牌并确认是您所订购的产品。

(2) 检查设备液晶屏是否完好、无破损。

(3) 确认包装箱中有钥匙、说明书等随机件。

(4) 确认 EPS 运输过程中无任何损坏（柜体变形、导线磨破、线端脱落、接头或螺丝松动等）。

7.2 安装环境及要求

(1) 禁止将应急照明集中电源安装在下列任何环境中。

(2) 请安装在远离金属粉末、尘埃、油、水的地方。

(3) 请安装在远离电磁辐射源的地方。

(4) 创造一个良好的散热系统,以下是可行的方法：

A.自然通风系统：只适用于低热量及广大空间。

B.人为通风系统：当机壳温度(TA)高过外围温度（TE）时就需安装空调.当两者温度接近，抽风系统的容量就要相对地增大。

(5) 请安装在没有振动的场所；

(6) 环境温度： -10ºC～＋45ºC；

(7) 相对湿度： 90%以下不结露；

(8) 使用场所： 室内；
