1 概述

1.1 产品说明

1.1.1 产品介绍

欢迎使用本公司 J-D-0.6KVA-01/J-D-1KVA-01 型号的 EPS 消防应急照明专用电源，该电源的额

定功率为 600W/1KW。

J-D-0.6KVA-01/J-D-1KVA-01 型号的 EPS 消防应急照明专用电源以锂电池为储能装置，为集中

电源型消防应急灯具供电的电源，本产品额定输出电压为 DC36V，其设计满足 GB17945-2010《消防应急照明和疏散指示系统》的要求。

本手册只适用于本公司规定型号产品。其中介绍了原理、接线说明、操作说明、故障排查与维

护、保修条款。

1.1.2 负载说明

本设备为应急照明集中电源（消防应急灯具专用应急电源），属于专用设备，因此输出负载类型

只能为本公司生产的两线制集中电源集中控制型消防灯具。

1.1.3 产品特点

1. 控制部分采用先进的微处理芯片，具有强大的逻辑处理能力；

2. 主备电转换时间快；

3. 系统实时检测和监控电池状态，当出现异常时发出声光报警，以便及时维护；

4. 具有输出过流、开路及充电器开路等故障检测功能；

5. 液晶显示的人机界面，显示清晰、操作简单；

6. 具有消防联动接口及远程在线监控功能；

7. DC36V 安全电压输出。

8. 具有 8 个回路输出，每一路实时检测；

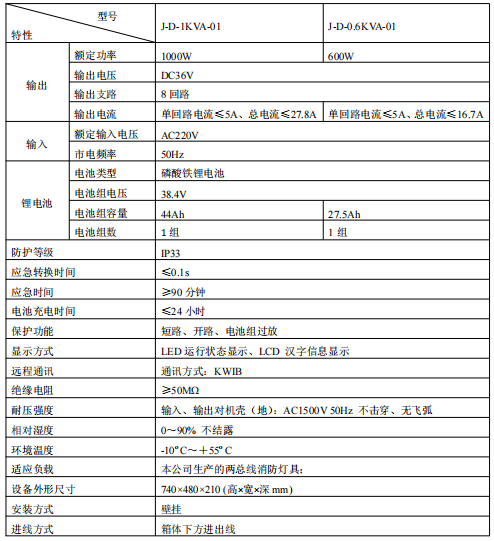

1.2 技术参数

1.3 系统原理

应急照明集中电源原理示意图如下：

1.4 安全须知

1. 在安装使用规定的 EPS 产品时，请详细阅读本说明书。

2. 本说明书须妥善保管，便于使用者对此设备的理解和维护

3. 本说明书只限用于本公司规定型号 EPS 的说明使用。

4. 安全操作的注意事项，可分类为“高压危险”和“警告”。

5. 本说明书应在使用时提供参考，在报警或重要工作状态时做指导。

1.4.1 图形符号定义

另注：

上述所示图形符号中，即使注意中所注事项，根据不同的情况也可能造成严重后果，引起财产

损失，请务必严格遵守。当检查或使用该设备时，要有专业人员操作。在检查和维修过程之前需切断电源，设备要可靠接地。

1.4.2 安全操作注意事项

2 产品外形及安装方法说明

2.1 安装前检查

开箱后取出应急照明集中电源，请检查以下几项，如果有损坏或异常情况，请立即致电经销商。

(1) 检查设备的铭牌并确认是您所订购的产品。

(2) 检查设备液晶屏是否完好、无破损。

(3) 确认包装箱中有钥匙、说明书及电池接线图等随机件。

(4) 确认 EPS 运输过程中无任何损坏（柜体变形、导线磨破、线端脱落、接头或螺丝松动等）。

(1) 高温雨淋腐蚀火源斜坡

(2) 请安装在远离金属粉末、尘埃、油、水的地方。

(3) 请安装在远离电磁辐射源的地方。

(4) 创造一个良好的散热系统,以下是可行的方法：

A.自然通风系统：只适用于低热量及广大空间。

B.人为通风系统：当机壳温度(TA)高过外围温度（TE）时就需安装空调.当两者温度接近，抽风

系统的容量就要相对地增大。

(5) 请安装在没有振动的场所；

(6) 环境温度：-10ºC～＋55ºC；

(7) 相对湿度：90%以下不结露；

(8) 使用场所：室内；

2.4 搬运注意事项

(1) 设备在搬运过程中严禁倒置；

(2) 设备在搬运过程中要轻搬轻放，严禁重放摔倒；

(3) 设备在搬运过程中严禁与其他硬物磕碰，以免损坏设备。

(4) 设备在搬运过程中禁止硬物顶在前门面板上，防止液晶屏损坏。

2.5 安装空间要求

(1) 设备上部与墙或任何物件距离最少应有 60cm 的空间。

(2) 机器正面要求最少要求 60cm 的空间，设备的前面必需有充足的检修空间。

(3) 设备的顶部不可放置任何物件。

(4) 安装侧视图如下：

2.6 内部蓄电池组摆放及线路连接

内部安装示意及电池支架安装位置如下。
