1 概述

1.1 产品说明

1.1.1 产品介绍

J-C-11S82B/J-C-11S81B 应急照明控制器可对本公司生产的集中控制型消防应急灯具和应急照

明集中电源等的工作状态进行控制与监控，其满足 GB17945-2010《消防应急照明和疏散指示系统》的要求。

1.1.2 产品特点

1. 故障报警：

当控制器与应急灯具、应急集中电源之间的通信中断，或者应急灯具、应急集中电源发生故障

时，控制器发出故障报警信号，即点亮故障指示灯，发出故障报警声。

2. 应急控制：

当接收到火灾报警信号时，控制器根据预先编制的疏散预案，自动控制应急灯具进入应急状态。

3. 具有年检、月检、手动自检等功能。

4. 具有 1 路 RS485 通信接口，可带多路从设备。

5. 本控制器可与本公司开发的 PC 调试软件或安卓手机 app 调试应用软件，对本控制器进行信息读取、数据写入等操作。

1.2 安全须知

1. 在安装使用本产品时，请详细阅读本说明书。

2. 本说明书须妥善保管，便于使用者对此设备的理解和维护

3. 本说明书只限用于本公司规定型号控制器的说明使用。

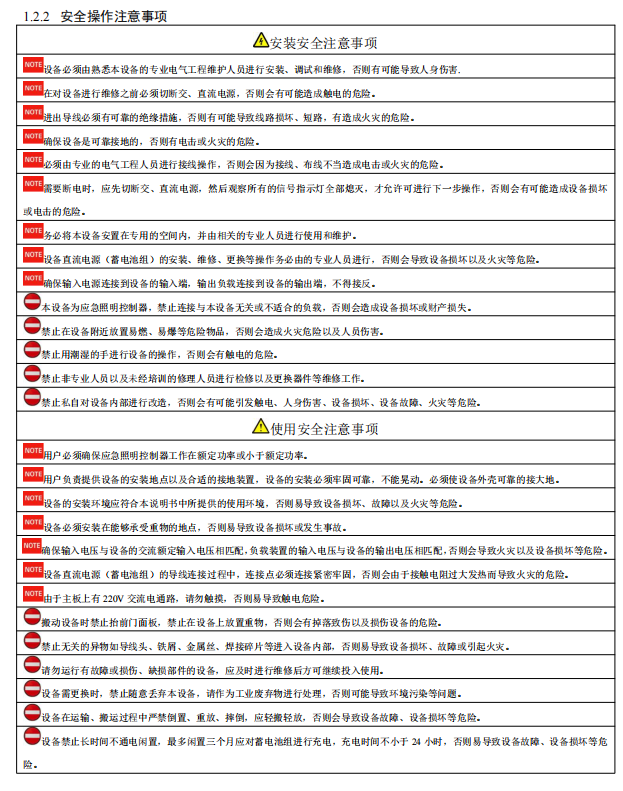

4. 安全操作的注意事项，可分类为“高压危险”和“警告”。

5. 本说明书应在使用时提供参考，在报警或重要工作状态时做指导。

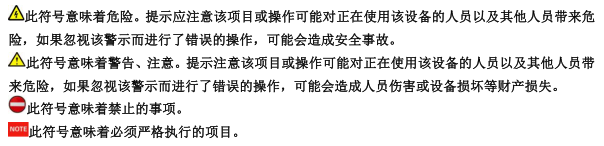

1.2.1 图形符号定义

当检查维修设备时，须由专业人员操作。在检查和维修过程之前需切断电源，且设备要可靠接

地。

2 产品外形及安装方法说明

2.1 安装前检查

开箱后取出应急照明集中电源，请检查以下几项，如果有损坏或异常情况，请立即致电经销商。

(1) 检查设备的铭牌并确认是您所订购的产品。

(2) 检查设备液晶屏是否完好、无破损。

(3) 确认包装箱中有钥匙、说明书及电池接线图等随机件。

(4) 确认控制器运输过程中无任何损坏（柜体变形、导线磨破、线端脱落、接头或螺丝松动等）。

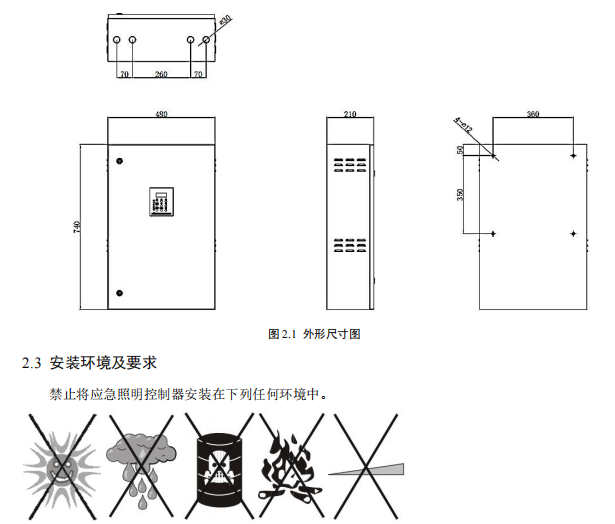

2.2 产品外形

(1) 高温雨淋腐蚀火源斜坡

(2) 请安装在远离金属粉末、尘埃、油、水的地方。

(3) 请安装在远离电磁辐射源的地方。

(4) 创造一个良好的散热系统,以下是可行的方法：

A.自然通风系统：只适用于低热量及广大空间。

B.人为通风系统：当机壳温度(TA)高过外围温度（TE）时就需安装空调.当两者温度接近，抽风

系统的容量就要相对地增大。

(5) 请安装在没有振动的场所；

(6) 环境温度：0ºC～＋55ºC；

(7) 相对湿度：90%以下不结露；

(8) 使用场所：室内；

2.4 搬运注意事项

(1) 设备在搬运过程中严禁倒置；

(2) 设备在搬运过程中要轻搬轻放，严禁重放摔倒；

(3) 设备在搬运过程中严禁与其他硬物磕碰，以免损坏设备。

(4) 设备在搬运过程中禁止硬物顶在前门面板上，防止液晶屏损坏。

2.5 安装空间要求

(1) 设备上部与墙或任何物件距离最少应有 60cm 的空间。

(2) 机器正面要求最少要求 60cm 的空间，设备的前面必需有充足的检修空间。

(3) 设备的顶部不可放置任何物件。

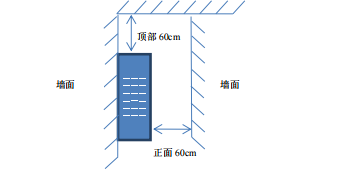

(4) 安装侧视图如下：

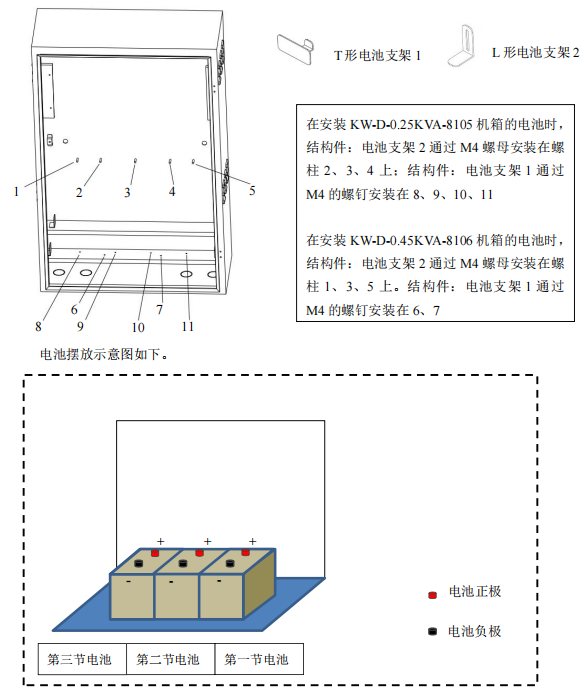

2.6 内部蓄电池组摆放及线路连接

内部安装示意及电池支架安装位置如下。

内部安装示意及电池支架安装位置如下。
